24U系列多屛拼接處理器主機
-

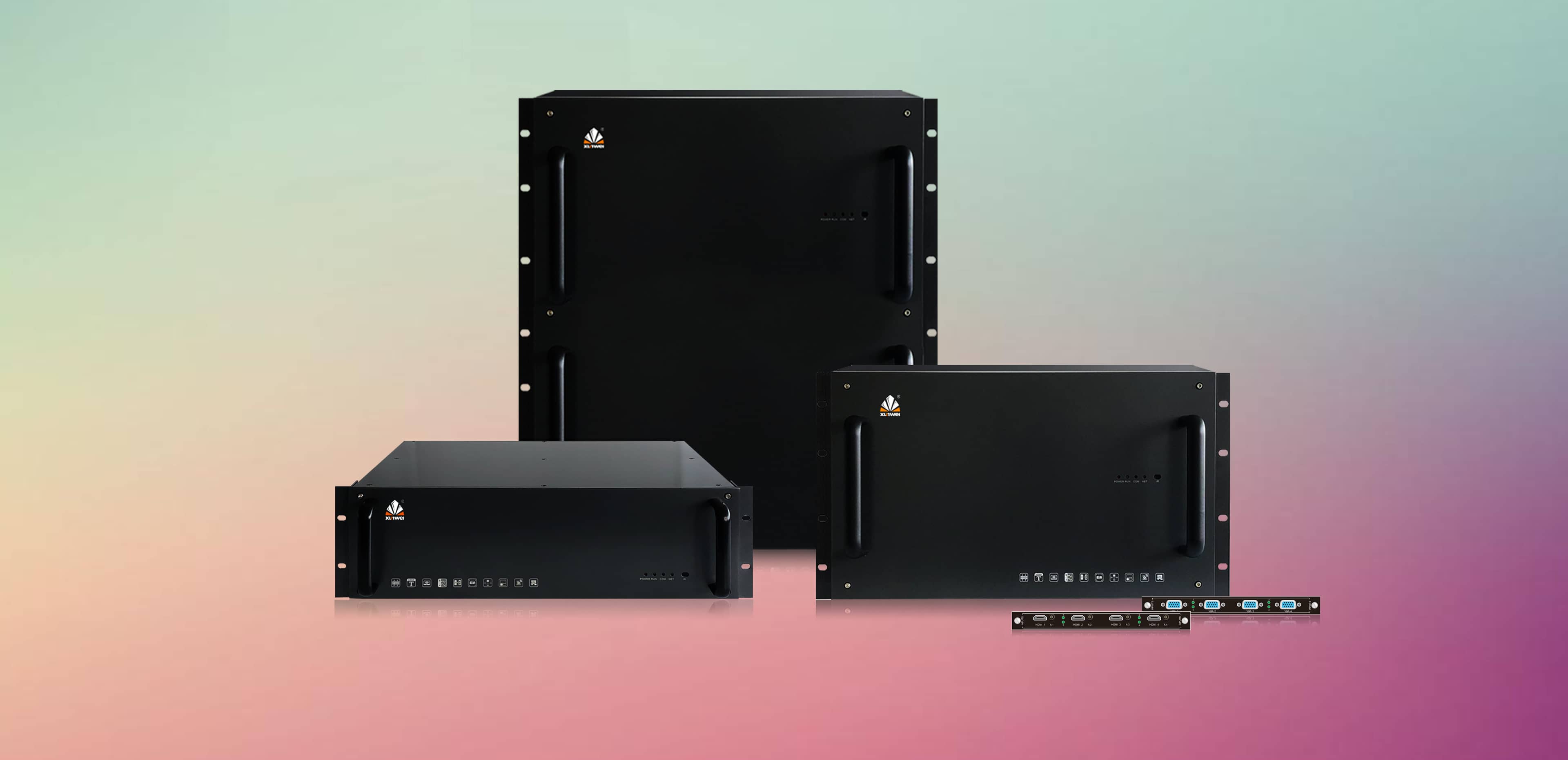

![24U系列拼接處理主機]()
產品拓撲圖![24U系列拼接處理主機拓撲圖]()
-
信號輸入
最大支持36路卡槽，最大支持144路HDMI、DVI、VGA、CVBS、雙絞線、YPbPr等接口形式作為輸入。 -
信號輸出
最大支持36路卡槽，最大支持144路HDMI、DVI、VGA、CVBS、雙絞線、YPbPr等接口形式作為輸出。
-
純硬件設計
純硬件設計，采用高速FPGA處理芯片，每路信號實時處理，圖像處理性能優異，不含任何操作系統，避免了死機，藍屏，病毒等常見問題的困擾。
-
模塊化設計
所有板卡全采用插卡式設計提供了多種不同種類的板卡以及不同規模的機箱， 用戶可以根據需求進行任意配置，節約成本，同時N+1冗余電源以及板卡熱插拔設計進一步的保證了設備的穩定工作。
-
IP流媒體接入
支持IP流媒體接入功能，支持H.264/H.265編碼標準，支持標準RTSP協議，單網口解碼能力支持2路1080P@60Hz、4路1080P@30Hz、9路720P、16路D1。
-
超強功能
支持字符疊加功能；支持信號無縫切換，完全不黑屏、不藍屏、不閃屏；支持場景的保存與讀取、場景自動輪詢。
-
信號檢測
支持輸入、輸出信號自檢測，可實時檢測當前設備的工作狀態，可通過對應的信號指示燈快速判斷設備運行狀態是否正常。
-
可視化控制軟件
采用交互式可視化控制軟件，支持輸入、輸出全通道蜂窩式預監回顯功能，控制軟件可以實時看到輸入信號源及大屏顯示，實現所有輸入輸出信號毫秒極延遲回顯，無需另配顯示器。
-
圖像調節
分辨率實時全兼容技術，支持各自通道不同分辨率輸出，輸出分辨率支持自定義；支持顏色、亮度等參數調整，能配合顯示單元做顏色的統一調整。
-
設備監測
支持實時監測機箱內部、CPU工作溫度、風扇轉數及所有輸入輸出通道狀態，并在管理軟件界面上實時動態顯示及預警。
產品型號
XW-ZXH144144
輸入路數
最大144路
輸出路數
最大144路
信號插槽
72個
預監插槽
2個
主控插槽
1個
插槽共享
支持板卡混插，共享插槽，任意插槽可做為輸入插槽
輸入信號類型
HDMI、DVI、VGA、CVBS、雙絞線、YPbPr、IP
輸出信號類型
HDMI、DVI、VGA、CVBS、雙絞線、YPbPr
單卡路數
4路
控制方式
面板、紅外、RS232、TCP/IP
開窗能力
單路最大4窗，單卡最大16窗
功能
信號切換、信號預監回顯、字符疊加
電源
450Wx2+冗余x1
供電
AC90～264V 60Hz
工作溫度
0℃-50℃
工作濕度
10%～90%(無凝露)
產品規格
標準19寸機架式（24U）
